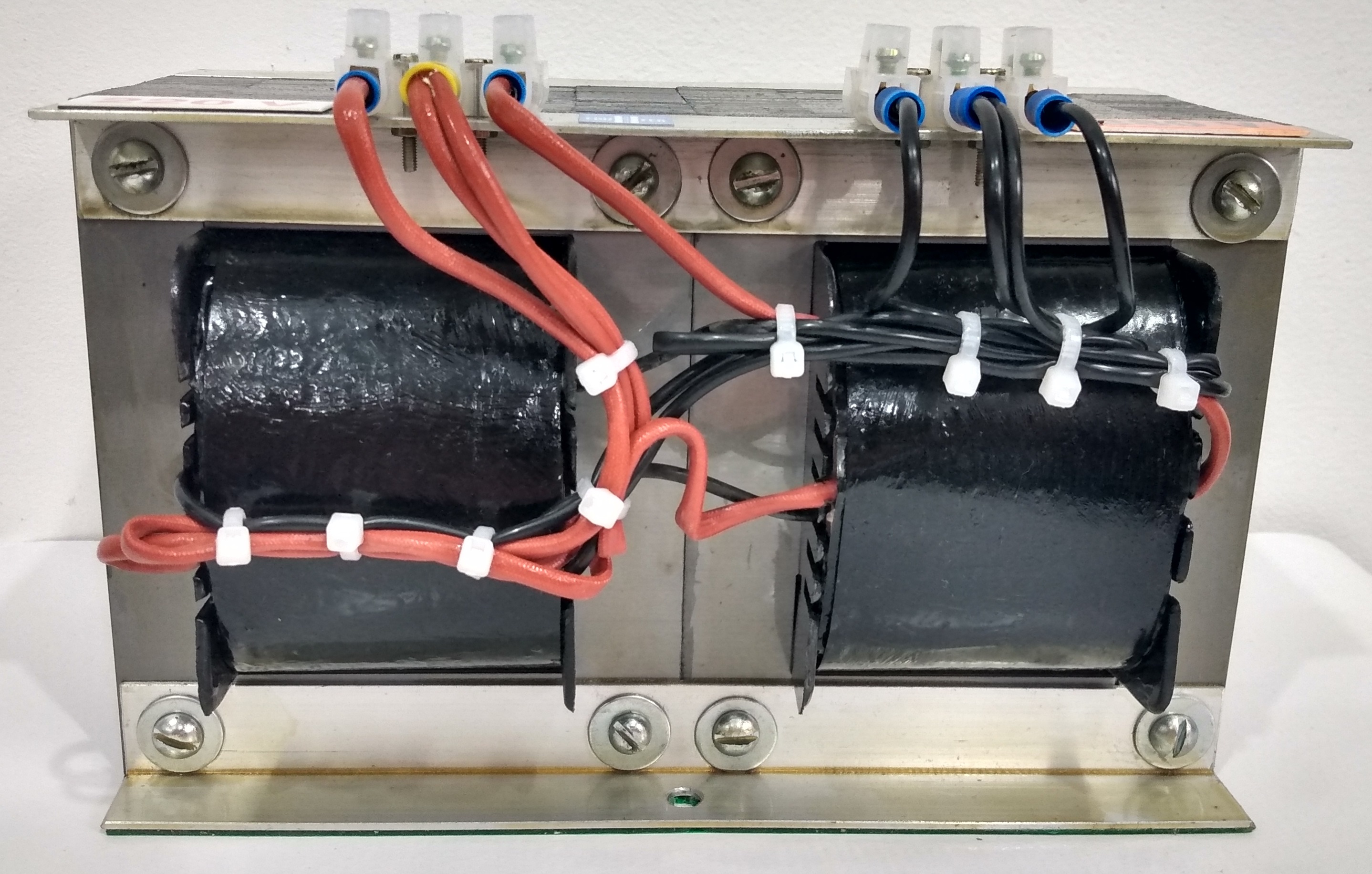

 O transformador bifásico para trifásico, comercializado pela EVEC Engenharia e Comércio, consiste num arranjo simples de dois transformadores monofásicos isoladores formando uma ligação do tipo V-V (duplo V ou estrela aberto e delta aberto), nos enrolamentos primário e secundário de ambos. Esta configuração, permite a partir de uma rede bifásica com neutro (fase-fase-neutro), obter no enrolamento secundário, uma tensão trifásica (fase-fase-fase) totalmente isolada do enrolamento primário e dispensando-se completamente a necessidade de circuitos e conversores eletrônicos, como ocorre no inversor de frequência (VFD). Este transformador apresenta três terminais de entrada de tensão (fase-neutro-fase) e três terminais de saída (fase-fase-fase). É altamente recomendando em aplicações de média e pequena potência, para alimentação de cargas trifásicas preferencialmente resistivas (como fornos, aquecedores, estufas, etc) ou para desenvolvimento de fontes de corrente contínua com baixa ondulação, utilizando retificadores trifásicos a partir de uma rede bifásica, onde a escolha deste transformador se torna uma opção mais simples e vantajosa em relação aos conversores eletrônicos, pois além de fazer a conversão CA-CC, pode apresentar diversos valores simultâneos de tensão de acordo com a necessidade do projeto da fonte. Observação Importante: Somente é possível realizar a conversão de bifásico para trifásico com este transformador, utilizando obrigatoriamente uma rede de alimentação bifásica de três fios (fase-fase-neutro), desde que seja um sistema de fornecimento de tensão de rede de 127V/220V, ou 220V/380V ou 254V/440V, onde fica constatado que dividindo-se o maior valor pelo menor valor, que a tensão entre uma fase e o neutro é √3 (aproximadamente 1,732) menor que a tensão entre as duas fases. |
|||||
Atenção: Não é possível utilizar este transformador nas seguintes situações abaixo:
Dessa forma, não é possível a conversão através do transformador bifásico para trifásico, onde é exigido uma defasagem fasorial obrigatória de 120°. Para ambos os casos mencionados acima, a conversão somente é viável através de inversores de frequência. Observação essencial: Antes de solicitar orçamento, realize medições de tensão entre as fases e entre fase-neutro, utilizando multímetro digital para certificar se sua rede é totalmente compatível com este tipo de transformador. Motores trifásicos de indução e cargas indutivas em geral: É possível utilizar o transformador, porém de forma limitada. Devido a elevada corrente de partida que gera picos muito elevados, nesta aplicação sua razão custo-benefício não é vantajosa, devido a necessidade obrigatória de sua potência máxima de trabalho ser superdimensionada, para poder suportar a partida sem sofrer danos por sobrecarga, tornando-se assim um investimento mais oneroso em relação a opção do inversor de frequência, por este já ser um equipamento muito mais adequado e dedicado exclusivamente a este tipo de aplicação e projetado para suavizar a corrente de partida, além de permitir controle de velocidade. |
|||||
|
Potência Máxima: 10kVA com alimentação bifásica com neutro em 220V, 380V ou 440V.
|
|||||
