Transformadores de aterramento (para obtenção de ponto neutro independente)

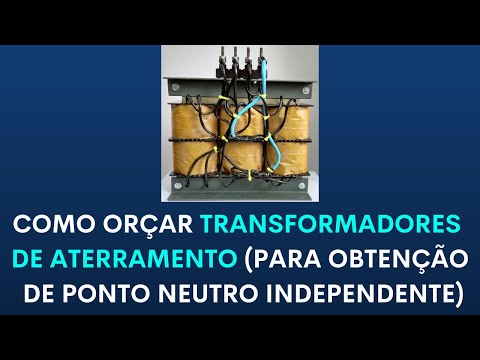

Transformador de Aterramento – Figura 1.
Apresentação:


São autotransformadores do tipo a seco, trifásicos, de pequena e média potência, geralmente até 20kVA, muito usados em baixa tensão para redes trifásicas de 220V, 380V e 440V.

São aplicados em algumas situações, onde o arranjo do sistema elétrico exige que seja criado um ponto de aterramento de neutro adicional, ou simplesmente criar este ponto quando o mesmo não existe, como no caso dos transformadores trifásicos ligados em delta (∆).

Também são conhecidos como transformadores para obtenção de ponto neutro independente. É muito importante que um sistema elétrico trifásico residencial, comercial ou industrial, seja mantido com aterramento do neutro, pois durante períodos de faltas fase-terra, existe a possibilidade real de ocorrência de sobretensões transitórias que podem danificar a isolação de motores, transformadores, cabos, bem como outros componentes e/ou equipamentos importantes.

Outra razão para se implementar o aterramento do neutro, relaciona-se com as dificuldades de se identificar o local da falta fase-terra em sistemas com neutro isolado flutuante, isto é, neutro sem conexão à terra.

Num sistema trifásico de 220V, em locais cujo sistema de fornecimento de energia elétrica da concessionária, o transformador de distribuição não tem o secundário conectado em estrela (Y), geralmente o neutro fornecido apresenta uma tensão de 110V entre duas fases e cerca de 190V em relação a terceira fase, o que dificulta totalmente a distribuição igualitária de cargas fase-neutro entre as três fases do sistema trifásico.

Este transformador corrige este problema, permitindo obter uma tensão fase-neutro equilibrada de 127V, a partir de um ponto de neutro totalmente independente. A conexão em zigue-zague deste transformador permite a filtragem da terceira harmônica.

Potência Máxima: até 20kVA para redes trifásicas de baixa tensão até 440V.
Aplicações: redes trifásicas sem o terminal neutro e para filtragem da terceira harmônica para aterramento.
