Transformadores e autotransformadores pa aplicações diversas

Transformador Isolador 110/220V-120VA – Vista Frontal

Transformador Isolador 110/220V-120VA – Vista Superior.

Transformador bivolt 24V-200VA – Vista Frontal.

Transformador bivolt 24V-200VA – Vista Superior.

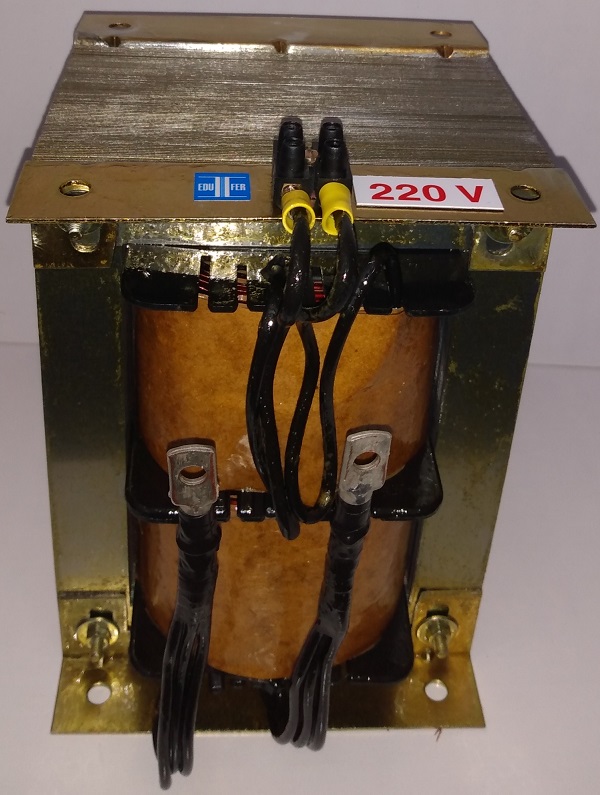

Transformador 220V-12V-2kVA – Vista Frontal.

Apresentação e Aplicações:

São os transformadores e autotransformadores do tipo a seco, monofásicos, bifásicos e trifásicos, de pequena e média potência, geralmente até 20kVA e trabalhando em baixa tensão e extra baixa tensão.

Compreende uma faixa de potência com vasta e enorme aplicação na indústria, comércio e residências, estando presente em muitos equipamentos eletroeletrônicos, fontes de alimentação, eletrodomésticos, painéis de comandos elétricos entre outros.

A EVEC Engenharia e Comércio, comercializa estes transformadores e autotransformadores elétricos a seco, com especificações sob encomenda de:

Até 1.000V de tensão máxima do tipo a seco.
Núcleo de chapa ferro-silício (FeSi) laminado do tipo GNO (grão não orientado) ou do tipo GO (grão orientado).
Frequência da rede: 50Hz e 60Hz.
Potência máxima: 10kVA para transformadores isoladores e 20kVA para autotransformadores.
Enrolamento de cobre: Classe H – 180°C.

ATENÇÃO: a EVEC Engenharia e Comércio não comercializa os seguintes transformadores: com núcleos de ferrite, toroidais, de pulso, de corrente, a óleo, de potencial e de média e alta tensão.

Tabela de especificações mínimas e máximas de fornecimento:

Potência Elétrica
em VA:

Monofásicos e Bifásicos:

Trifásicos:

Tensão Mínima:

Tensão Máxima

Tensão Mínima:

Tensão Máxima:

1 a 2

–

55V

–

110V

2 a 5

–

110V

–

380V

5 a 12

–

220V

–

750V

13 a 30

500V

750V

31 a 100

1.000V

101 a 500

1.000V

501 a 1.000

12V

1.000V

12V

1.000V

1.001 a 2.500

24V

1.000V

24V

1.000V

2.501 a 5.000

50V

1.000V

50V

1.000V

5.001 a 10.000

110V

1.000V

110V

1.000V

10.001 a 20.000

110V

1.000V

110V

1.000V

Diferenças técnicas entre transformadores e autotransformadores:

Transformadores Isoladores:

Indicados para aplicações de segurança, em equipamentos eletrônicos mais sensíveis, onde se exige isolação total da rede elétrica de saída em relação a rede elétrica de entrada que alimenta o transformador.

Autotransformadores:

Menor volume, peso e custo. Indicado para a maioria das aplicações como: lâmpadas, motores e eletrodomésticos simples que não necessitam de rede elétrica isolada.
